实验材料

实验材料和预设参数具体如下（按照实验步骤出现先后）：

参量	预设参数				说明
系统选择	实验预习、实验演示、学习模式、考核模式、实验报告（图2-8-1）				点击选择
DIY设计选择	进行DIY设计、直接开始实验（图2-8-2）				点击选择
自主场景搭建（DIY模块） 示例请见图2-6-1                 自主场景搭建（DIY模块）	底质	沙、砂砾、石、淤泥			点击选择
	地形	谷	单谷 谷深：深、中、浅； 位置：水槽的1/4处、1/2处、3/4处；		点击选择    点击选择
			双谷（一大一小，紧邻，图2-6-1） 位置：水槽的1/4处、1/2处、3/4处；
		坡	坡角度 15°、30°、45°、60°、75°；
		丘	单丘 丘高：高、中、低； 位置：水槽的1/4处、1/2处、3/4处；
			双丘（一大一小，紧邻）； 位置：水槽的1/4处、1/2处、3/4处；
	障碍物	圆柱	直径：0.2m，0.4m，0.6m；		点击选择
		半圆柱	直径：0.2m，0.4m，0.6m；
		方柱	边长：0.2m，0.4m，0.6m；
		三角柱	边长：0.2m，0.4m，0.6m；
水槽放水设置	0~1.8m（图2-8-4），1.2是合适的值 过高造成危险（图2-8-5），过低不利于造波				拖动选择
仪器库仪器选择	主要包括测波杆、皮托管、测波杆标定模组、三维风速仪、测距仪、测湍仪（流速仪）ADV、降雨模拟器、声学测速仪等（图2-6-2）。				拖动选择
测波杆数据采集器开关设置	打开或关闭0~5通道（图2-8-7）				点击选择
波高采集分析软件中的参数设置	打开通道		可以勾选通道0~15（图2-8-8）		点击选择
	显示通道		可以勾选通道0~15		点击选择
	采样序列长度		任意整数，单位为个 一般小于2×106（图2-8-22）		键入设定
	采样时间间隔		任意整数，单位为ms 一般设置为20ms（图2-8-22）		键入设定
测波杆标定设置	直线模组		0~20cm整数（图2-8-9）		拖动选择
	工程值		0~20cm整数 正确读取直线模组数据（图2-8-9）		键入设定
测波杆安装位置选择	上、中、下				拖动选择
皮托管安装位置选择	上、中、下				拖动选择
实验模块选择	风洞造波、单板造波				点击选择
风速测量软件中的参数设置	皮托管通道			可以勾选通道1~11	点击选择
	自动循环发送			勾选、不勾选
	串口			打开串口、关闭串口
风洞动力柜控制端设置	风机频率			0~50Hz 不同频率造出不同波高大小的波	点击上下设置
单板造波机控制软件设置	调整造波板位置			向前、向后、寻零、停止（图2-8-29）	点击选择
	选择凑谱类型			规则波、椭圆余弦波、不规则波（PM谱、Jonswap谱）、破碎波、孤立波、聚焦波	点击选择
	设置波参数			波高：0.1~0.5m	键入设定
				周期：整数，单位s
				水深：根据实际水深填写，一般为1.2m
				控制间隔：整数，单位ms 一般填20ms（图2-8-30）
消波材料库选择（创新性实验）	铺设方案（坡度）			斜坡式、曲面式、直立式	学生创新性实验设计
	消波材料（图2-6-3）			碎石、金属卷屑(或网)、板材或条栅、合成纤维材料以及混凝土块体
				同学自己设计的消波材料（消波材料的设计和实验可以作为创新性实验设计的一个选题）

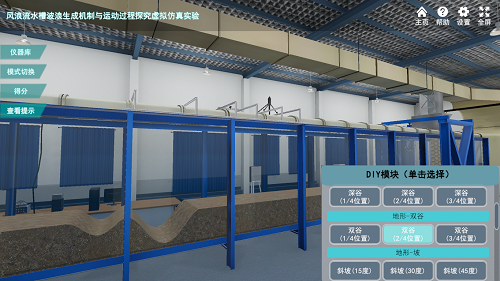

图2-6-1 DIY模块预设参数示例图

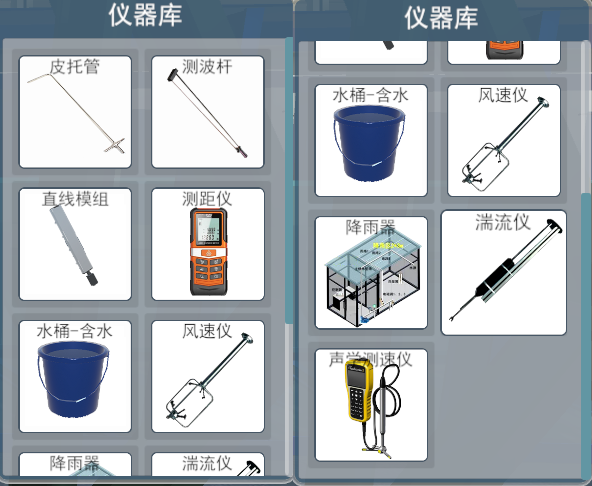

图2-6-2 仪器库

图2-6-3 消波材料
